FICHA TÉCNICA
catalogo.condumex

Propósito:
o Acometida
o Alimentación de maquinaria y equipo industrial
o Circuito de alumbrado público
o Circuitos alimentadores
o Circuitos de distribución
o Circuitos derivados
o Sistemas de puesta a tierra y descargas atmosféricas

Propiedades:
o Alta confiabilidad
o Baja emisión de gases corrosivos
o Baja emisión de gases tóxicos
o Baja emisión de humos densos
o Baja emisión de humos oscuros
o Buena resistencia a álcalis
o Buena resistencia a grasas
o Buena resistencia a la contaminación atmosférica
o Buena resistencia a la corrosión
o Buena resistencia a la gasolina
o Buena resistencia a la humedad
o Buena resistencia a los hidrocarburos
o Buena resistencia a solventes químicos
o Buena resistencia al aceite
o Buena resistencia al ozono
o Buena resistencia mecánica
o Deslizante
o Excelente resistencia a la intemperie
o Excelente resistencia a la propagación de la flama
o Excelente resistencia a la propagación de la flama en charola vertical
o Excelente resistencia a la propagación del incendio
o Excelente resistencia a los rayos solares
o Fácil de instalar
o Garantía de por vida
o Libre de sustancias peligrosas (RoHS)

Características Especiales:

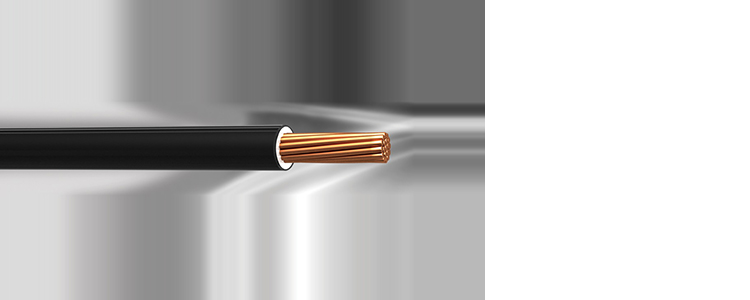

o El cable Vinanel XXI RoHSM . R . propiedades eléctricas, mecánicas químicas, térmicas y ecológicas que lo hacen único en el mercado eléctrico y ofrece el más alto desempeño, durabilidad y seguridad, con garantía de por vida por escrito en el inmueble en donde se instale.
o Ideal para circuitos alimentadores y derivados en instalaciones eléctricas en casas habitación, lugares de concentración pública (edificios de oficinas, hospitales, bancos, hoteles, cines, etc.), industrias, etc..
o Es adecuado para instalaciones en interiores o exteriores expuestas directamente a la luz solar. Puede instalarse en charolas (a partir del calibre 4 AWG), tubos (conduit), canaletas, ductos o trincheras, acorde a lo indicado en la NOM‐001‐SEDE.
o Este producto cuida y protege al medio ambiente y los seres vivos ya que en la formulación del aislamiento y en el proceso de manufactura se cumple con la directriz RoHS (restricción del uso de sustancias peligrosas).

Normas:
o NMX J‐010

Tensión:
o 600 V

Temperatura:
o normal 90°C
o sobrecarga 105°C
o cortocircuito 150°C

Tipo de Instalación:
o Aéreo
o Canalizaciones superficiales
o Ductos metálicos y no metálicos con tapa o Ductos subterráneos
o Soporte metálico tipo charola
o Trinchera
o Tubo conduit

Material de Aislamiento:
o Policloruro de Vinilo (PVC)

Recomendaciones:
o Acorde a la norma de instalaciones eléctricas NOM‐001‐SEDE, artículo 392, indica que la sección transversal (calibre) mínimo de los conductores que se instalen en charola es 21,15 mm2 (4 AWG).

Certificado de calidad:
o Sistema de calidad ISO 9001:2008 certificado por el Instituto Mexicano de Normalización y Certificación A.C. (IMNC)

Certificación Productos:
o Asociación de Normalización y Certificación A.C. (ANCE)

Otros datos para pedido:
o Alambre o cable Vinanel XXI RoHSM.R., calibre o área de sección transversal en mm2, color, tipo de empaque, número de producto y longitud en metros.
