El Adaptador a Tierra Chardon está disponible en un diseño de una sola pieza de goma EPDM de alta calidad, curada con peróxido. Su diseño está hecho para cables de media tensión. El uso del Adaptador a Tierra Chardon permite al operador hacer una aterrizado del cable seguro en instalaciones de media tensión subterránea. Este producto a sido fabricado de acuerdo a los requerimientos y estándares de las normas LAPEM/CFE‐55000‐99 y NMX‐J‐199‐ ANCE.

Nuestra Especialidad:
Conectores para Red Eléctrica Subterránea de Operación con y sin Carga: 200 Amperes o 600 Amperes.

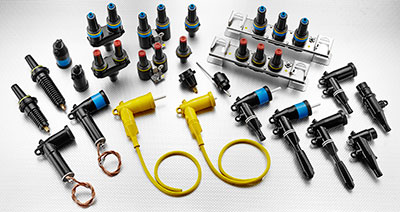

Codo Sencillo. Codo con Apartarrayos. Codo Portafusible. Inserto Sencillo. Inserto Doble. Inserto con Apartarrayos. Tapón Aislador. Adaptador a Tierra para Cable. Caja Derivadora de 2, 3, 4, 5 o 6 vías. Cuerpo en T (Kit 5 piezas). Boquilla Estacionaria. Boquilla Reductora. Indicador de Falla. Conectores Especiales para Redes Eléctricas bajo Normas Europeas o Asiáticas.

ANGULO DE F.V. 2.0"X2.75"X.5"X60"

Zion & Ebenezer Technologies fabrica barras de tierra a medida para aplicaciones de energía eléctrica de alta conductividad. Las barras de puesta a tierra buscan el camino de menor impedancia, cuando hay varios equipos al aire libre cerca de una iluminación de alta potencia, pueden producirse aumentos repentinos de las líneas eléctricas entrantes.
Las barras de conexión a tierra proporcionan la solución de combate perfecta.
Las barras de conexión a tierra de cobre son el estándar de la industria debido a la excelente conductividad del cobre. Zion & Ebenezer Technologies es líder fabricante de barra de conexión a tierra de cobre. Nuestras sólidas barras de tierra de cobre estiradas en frío se encuentran en cientos de instalaciones, incluidas torres de telefonía móvil, subestaciones, oficinas centrales de telecomunicaciones, comunicaciones de transmisión, aplicaciones militares e incluso aquellas casas de alta gama para RV que se ven en la carretera.
Nuestra flexibilidad de fabricación brinda a los ingenieros OEM la oportunidad de crear los diseños más eficientes y efectivos para la variación de las terminaciones de los cables de conexión a tierra.

Desde la fabricación de tamaños personalizados y lengüetas premontadas únicas, hasta accesorios de montaje, asociarse con Zion & Ebenezer Technologies para fabricar barras de tierra ayuda a proporcionar la solución total que su instalación necesita.

Zion & Ebenezer Technologies fabrica barras colectoras a medida (especificaciones del cliente) para aplicaciones de energía eléctrica de alta conductividad. Nuestra barra colectora está diseñada para transportar energía eléctrica dentro de los gabinetes y en conjuntos de distribución externos. Debido a la excelente conductividad del cobre y el aluminio. Las barras colectoras personalizadas de Zion & Ebenezer Technologies en cobre y aluminio se especifican siempre que se requiera un conector de alimentación eficiente y rentable.

La ampacidad superior de las barras colectoras eléctricas ayuda a lograr un mejor control térmico en aplicaciones cerradas. La barra de distribución de aluminio y cobre también mejora la confiabilidad de una conexión de puesta a tierra eléctrica o de energía al eliminar la necesidad de un engarzado de terminal de cable mecánico

Elija la barra colectora fabricada por Zion & Ebenezer Technologies para:
• Disminuir los costos
• Elimina los errores de cableado
• Mejorar la fiabilidad y las características térmicas.
• Incrementar las opciones de métodos de interconexión

En Zion & Ebenezer Technologies somos expertos en aleaciones eléctricas y ofrecemos conectores eléctricos de aluminio según a las necesidades del cliente. El busbar de aluminio se aplica normalmente como conductor eléctrico en sistemas de distribución de energía donde se requiere una disminución de peso, como en gabinetes pequeños, equipos y tableros de distribución estrechos.

Ya que el aluminio conduce a un nivel más bajo que el cobre, a menudo se debe trabajar con superficies más grandes de manera que se obtenga una disipación térmica más eficiente. Se recomienda dar un recubrimiento de plata o estaño para evitar la corrosión y dar un mantenimiento periódico, así como ajustar los sujetadores de la barra colectora que se pueden ver afectados por la expansión y contracción térmica del material.

La corrosión afecta tanto al cobre como al aluminio, especialmente en áreas donde se producen sulfuro de hidrógeno o temperaturas extremas. Con el tiempo, la corrosión puede aumentar la severidad de la superficie imperfecta, la galvanoplastia de plata o estaño es una solución a este problema, y está disponible internamente en Zion & Ebenezer Technologies.

Para los fabricantes de equipos originales OEMS que necesitan conductores de cobre o aluminio aislados para sistemas de bus duraderos y ajustados, Zion & Ebenezer Technologies proporciona la experiencia, las capacidades y el equipo para fabricar barras colectoras con recubrimiento de polvo epoxi de alto dieléctrico.

En la actualidad uno de los procesos más usados para el recubrimiento de piezas como busbar de cobre o aluminio es la técnica de Epoxy Powder Coating o Pintura Electrostática, ya que brinda varios beneficios como: resistencia a la corrosión, dureza, magnífico acabado, aplicación fácil y rápida, al mismo tiempo produce una menor cantidad de residuos y daños al ambiente, ya que está libre de solventes. Gracias a su técnica de aplicación provee un acabado uniforme y mucho más duradero.

El aislamiento con recubrimiento de polvo epoxi ofrece una alta rigidez dieléctrica al tiempo que crea un aislamiento duradero, impermeable a la mayoría de los elementos, y permite una ubicación más cercana de la barra colectora en un sistema ideal para conductores únicos o conjuntos de conductores múltiples que pueden tener numerosas formas. El recubrimiento en polvo epoxi también es adecuado para aislar conductores gruesos, además de conductores con múltiples puntos de contacto eléctrico.

El recubrimiento en polvo epoxi es un polvo seco termoendurecible que fluye libremente, con un grosor que varía de 6 a 120 milésimas de pulgada o .006 a .120 pulgadas. Cuando el polvo epoxi cura, se produce una reticulación que aumenta el peso molecular y la capacidad de aislamiento.

El polvo epoxi es resistente a los productos, no solo protege contra la corrosión, sino que tiene un alto índice de aislamiento de 800 voltios por mil (.001 pulgadas) a un mínimo de 10 mil (.010 pulgadas). Debido a consideraciones de seguridad, se recomienda realizar una prueba de Hipot en lugar de depender del espesor de la película. (A todas nuestras barras le realizamos esta prueba)

La resistencia a la tracción en la barra de cobre en bruto y chapada está en el rango de 7500 PSI. La clasificación UL es 130 °C. La alta rigidez dieléctrica del recubrimiento en polvo epoxi se puede variar según el proceso de aplicación, el espesor y la preparación de los componentes.

Para brindar protección extra a las barras de cobre electrolítico o busbar de cobre electrolítico o aluminio al natural o que han sido sometidas a algún tratamiento de galvanizado suele utilizarse el aislamiento con funda termocontráctil, funciona para uso exterior o interior.

Este tipo de aislamiento mediante funda termocontráctil brinda protección contra la abrasión y previene accidentes mecánicos y ambientales en la pieza, tiene una alta resistencia a la rotura y proporciona flexibilidad para adaptarse a la forma que se requiera según su aplicación. Cuenta con buena resistencia térmica que contribuye a la longevidad del producto y aumenta su rendimiento.

La mayoría de nuestros Aislantes (Funda Termocontráctil) cubren y aíslan barras colectoras rectangulares, cuadradas o redondas, resisten golpes y solventes, proporcionan una excelente resistencia en el montaje, tienen un proceso de encogimiento rápido, no desprenden humos tóxicos, reducen las distancias entre fases y tierra, además previenen la corrosión y aumentan la confiabilidad del tablero.

Funda termocontractil (baja tensión)
Funda termocontráctil flexible para aislamiento de barras en baja tensión hasta 1000V (IEC60694; 600V UL). Cero halógenos, libre de cloro. Retardante a la flama, auto‐extinguible, baja emisión de humos. Temperatura de operación: ‐45ºC a 135ºC (UL 125ºC). Certificaciones: IEC, CSA, UL, SONY, VW, RoHS, SGS. Color negro, resistente al intemperismo, rayos U.V., y contaminación. Contracción 2:1.

Funda Termocontráctil Pared Regular para Aislamiento de Barras 5‐25KV (Media Tensión)
TPR Funda termocontráctil para aislamiento de barras de 5 a 25 KV. Polímero reticulado, libre de cloro y halógenos, retardante a la flama, antitracking, de alta rigidez dieléctrica (>25KV/mm). Para barras y conductores desnudos en media tensión hasta 25 KV. Para uso interior y exterior o protección antifauna. IEEE C37.20 (105ºC), IEC60694. Resistente a los rayos U.V., intemperismo y alta contaminación.

También llamados Peines o peinetas de Conexión, permite una conexión rápida y sin cables entre los interruptores principales con los interruptores secundarios. A partir de un interruptor de cabecera, los peines permiten conectar/distribuir la corriente a interruptores que se encuentren “aguas abajo” de una forma rápida y segura.

Fabricamos versiones monofásicas, bifásicas y trifásicas de acuerdo a los requerimientos de conexión de nuestro cliente, trabajamos sobre diseño, manejamos diferentes longitudes y capacidades de conexión, empleamos una gran variedad de procesos de manufactura CNC, suministro de cobre y tratamientos de galvanización.

Gracias a estos puentes de conexión usted podrá realizar instalaciones eléctricas seguras y eficaces conectando de forma rápida y estética diversos automáticos magnetotérmicos y diferenciales. Nuestros productos le ofrecerán una garantía de calidad y buen servicio que cumplirá con todas sus expectativas.

Un busbar consta de un núcleo solido de cobre o aluminio que permite la recolección y distribución de energía gracias a que combina una baja resistencia de contacto con las propiedades conductivas, estables y de alta calidad de estos dos materiales. Es ampliamente usado en los equipos eléctricos de alta y baja tensión.

Zion & Ebenezer Technologies emplea fabricación CNC, suministro de cobre plateado/estañado / desnudo, y es una de las pocas empresas que fabrica barras colectoras de cobre para numerosas aplicacionesen el mercado eléctrico y electrónico.

Nuestras barras de distribución están diseñadas para transportar corriente eléctrica dentro de gabinetes y en conjuntos de distribución externos. La excelente capacidad de conductividad del cobre y aluminio te permite un mejor control térmico en aplicaciones cerradas y elimina la necesidad de un engarce de cable mecánico.

El personal experto de ingeniería y diseño de Zion & Ebenezer Technologies también puede ayudarlo en la fabricación de otras opciones de barras personalizadas, tales como:
• Barra colectorade cobre laminada
• Barras de cobre con Aislante
• Barra de distribución de energía
• Barra de bus de backplane (Flexicobre o Flexibles)
• Barra de distribución del disyuntor(Barra de cobre de 1 a 3 Polos)
• Busbar en diversos acabados Galvánicos: Logre el chapado que su componente necesita, minimice los tiempos de espera extendidos y reduzca los costos de los conectores de la batería con nuestros servicios de galvanoplastia enel sitio.

Zion & Ebenezer Technologies fabrica barras colectoras a medida (especificaciones del cliente) para aplicaciones de energía eléctrica de alta conductividad. Nuestra barra colectora está diseñada para transportar energía eléctrica dentro de los gabinetes y en conjuntos de distribución externos.

La ampacidad superior de las barras colectoras eléctricas ayuda a lograr un mejor control térmico en aplicaciones cerradas. La barra de distribución de aluminio y cobre también mejora la confiabilidad de una conexión de puesta a tierra eléctrica o de energía al eliminar la necesidad de un engarzado de terminal de cable mecánico.

Debido a la excelente conductividad del cobre y el aluminio, las barras colectoras personalizadas de Zion & Ebenezer Technologies en cobre y aluminio se especifican siempre que se requiera un conector de alimentación eficiente y rentable. Dichas barras pueden ser sometidas a diversos tratamientos para evitar la oxidación en los contactos y conectores de la pieza, cuando estos se oxidan pueden ocasionar un menor contacto eléctrico que provoca el calentamiento del busbar y un avance progresivo en la corrosión del mismo.

Uno de los principales tratamientos es el estañado galvánico, la capa de estaño ayuda a mantener una buena receptividad eléctrica, ya que se caracteriza por ser un metal que ofrece una buena resistencia a la corrosión bajo condiciones ambientales normales, es fácilmente soldable y sumamente dúctil, permite la deformación sin que el recubrimiento se vea afectado. Gracias a que el estañado le suma propiedades al busbar de cobre electrolítico o aluminio, es aplicable en gran parte de los sectores de la industria eléctrica, automotriz y mecánica.

Descripción:
El estañado se usa comúnmente para proteger superficies. El estaño tiene varias aleaciones que se emplean regularmente en el proceso de galvanoplastia de estaño. Estos incluyen cobalto, plomo, níquel, plata y zinc.

Beneficios:
El estaño no es tóxico, es dúctil y tiene buena resistencia a la corrosión, ayuda a preservar la soldabilidad de un metal base.

Aplicaciones:
El estañado se usa ampliamente en la industria de procesamiento de alimentos y electrónica debido a su resistencia a la corrosión y debido a su capacidad para proteger un metal base de la oxidación. El estaño ahora forma parte de la nueva generación de energía por su lugar en los paneles solares.

Las soleras flexibles están formadas por un ensamblaje de flejes (Cu‐ETP) protegidas por una extrusión de PVC que las aísla de la humedad y las amenazas del medio ambiente. Se puede aplicar el uso de esta solera flexible en la sustitución de cables secos, juegos de barra rígida, aparatos eléctricos y transformadores.

Algunas de las ventajas de la solera flexible consisten en que logra integrar todas las funcionalidades, como: conformación, conexionado, aislamiento del conductor, integración de los soportes aislados y un costo de instalación altamente reducido.

Medidas: Desde 0,5x13x2 mm. hasta 1x100x12 mm.

Suministramos pletinas flexibles (Cu‐ETP) de alta calidad siendo fieles a los estándares internacionales más relevantes. Las pletinas flexibles garantizan el aislamiento dieléctrico del producto a pesar de las deformaciones y condiciones de utilización de las barras, gracias a su protección de PVC extruido (de 9mm a 50mm).

Consulte las opciones en mm de espesor de PVC, espesor de láminas, número de láminas y longitud.

Opcional: Cobre estañado y aluminio, conexiones con elementos flexibles, aislante PVC sin halógeno y aislante PVC alta temperatura.

Campos de aplicación: El flexicobre se usa en conexiones eléctricas en tableros de distribución, paneles y electrodomésticos en el área de baja tensión. Con la intención de conectar el generador, el transformador, el inversor y el panel de control.

Busbar de cobre electrolítico laminado multiconductor, se refiere a una barra conductora conformada de múltiples capas de metal conductor de cobre o aluminio que están divididas por finas láminas de material dieléctrico, estas se calientan y se comprimen de manera que quedan integradas completamente. Evitando así las fallas por vibración gracias a que todo el sistema está premontado en una estructura compacta donde los componentes internos se fusionan durante el proceso de laminación.

Con la guía de nuestro equipo de diseñadores e ingenieros puede estar seguro de que tomarán la decisión correcta de material aislante y espesor del conductor (cobre desnudo o plateado). La barra colectora laminada es una solución perfecta de suministro de energía de baja inductancia.

Las características principales de las barras y soleras de cobre son: estructura química bien definida, excelentes propiedades mecánicas, excelentes propiedades físicas, además de que se pueden forjar y entregar a medidas finales o con excesos de material para después maquinar a medidas finales. Es así como podemos fabricar busbar de cobre electrolítico o aluminio.
Un busbar de cobre electrolítico o aluminio, pueden ser sometids a diversos tratamientos para evitar la oxidación en los contactos y conectores de la pieza, cuando estos se oxidan pueden ocasionar un menor contacto eléctrico que provoca el calentamiento del busbar y un avance progresivo en la corrosión del mismo.
El tratamiento de plateado electrolítico es de los más comunes debido a sus propiedades protectoras, se puede pulir con facilidad generando reflectividad y mejorando la conductividad, también provee buena resistencia a altas temperaturas.

Descripción:
La plata, al ser el metal precioso más económico, es la primera opción cuando se considera el uso de un metal precioso.

Beneficios:
El baño de plata, además de ser decorativo, tiene la conductividad eléctrica y térmica más alta de cualquier metal. Es altamente dúctil, maleable y soldable. La plata tiene el peso y el punto de fusión más bajos del grupo de los metales preciosos.

Aplicaciones:
La plata se utiliza como un recubrimiento económico en conectores eléctricos que están diseñados para operar en tenencias eléctricas más altas y menos críticas. También se utiliza en semiconductores, rodamientos, instrumentos musicales en la nueva generación de energía (solar y batería).

Codo Porta-Fusible Clase 200 A en Tensiones de 15 y 25 kV.

Es el único Codo Porta-Fusible del mercado que permite la instalación de fusibles de diferentes fabricantes (Series Chardon, EFX y FEF) a través de sus juegos de conexiones.

Este producto fue diseñado y probado bajo las normas ANSI/IEEE 386 y la CFE 55000-99. Cuenta con la aprobación de LAPEM / CFE a través de SIGLA 03.

El Codo de Operación con Carga Chardon es una terminal recubierta, completamente aislada para conectar cable subterráneo de potencia a transformadores, seccionadores y otros aparatos equipados con boquillas de operación con carga, cajas derivadoras y otros conectadores. La boquilla inserto y el codo carga son componentes primarios para la norma ANSI/IEEE.

Nuestra Especialidad:
Conectores para Red Eléctrica Subterránea de Operación con y sin Carga: 200 Amperes o 600 Amperes.
Codo Sencillo. Codo con Apartarrayos. Codo Portafusible. Inserto Sencillo. Inserto Doble. Inserto con Apartarrayos. Tapón Aislador. Adaptador a Tierra para Cable. Caja Derivadora de 2, 3, 4, 5 o 6 vías. Cuerpo en T (Kit 5 piezas). Boquilla Estacionaria. Boquilla Reductora. Indicador de Falla. Conectores Especiales para Redes Eléctricas bajo Normas Europeas o Asiáticas.

CONECTOR AISLADO: PARA ACOMETIDAS, A COMPRESIÓN COMBINADAS COBRE – ALUMINIO - ACSR. PARA USO EN APLICACIONES DE DISTRIBUCIÓN AÉREA. PRE-LLENADO DE GRASA INHIBIDORA PARA EVITAR CORROSIÓN GALVÁNICA, CUBIERTO DE POLIETILENO PARA EVITAR LA ACUMULACIÓN DE POLVO Y EL CONTACTO CON HUMEDAD.

CONECTOR ELECTRICO DE ALUMINIO CAL 3/0-500 MCM, PARA USO EN INTERRUPTORES TERMOMAGNETICOS, FABRICAMOS LOS CONECTORES PARA TODOS LOS MODELOS DE TERMOMAGNETICOS QUE HAY EN EL MERCADO, ESTA LINEA CUENTA CON ELECTROESTAÑADO PARA CONECTAR CONDUCTORES DE CU/AL.

Las Cajas Derivadoras Chardon son accesorios que permiten las derivaciones subterráneas para permitir la continuación de líneas o alimentación de zonas o servicios específicos. El diseño corto y herraje liviano facilitan su instalación además de ahorrar espacio en el gabinete. La Caja Derivadora Combinada Chardon está disponible para 2,3,4,5 y 6 vías con rango de 15 y 25 kV o 35 kV. Está diseñada para optimizar espacio en sistemas donde se tienen cuerpos en “T” de 600 A y se requieren reducciones a 200 A.

Nuestra Especialidad:
Conectores para Red Eléctrica Subterránea de Operación con y sin Carga: 200 Amperes o 600 Amperes.
Codo Sencillo. Codo con Apartarrayos. Codo Portafusible. Inserto Sencillo. Inserto Doble. Inserto con Apartarrayos. Tapón Aislador. Adaptador a Tierra para Cable. Caja Derivadora de 2, 3, 4, 5 o 6 vías. Cuerpo en T (Kit 5 piezas). Boquilla Estacionaria. Boquilla Reductora. Indicador de Falla. Conectores Especiales para Redes Eléctricas bajo Normas Europeas o Asiáticas.

CONECTOR TIPO "L" A COMP. CAL. 4/0-4/0 Y CAL.2/0-1/0 DE ALUMINIO, TAMBIEN FABRICAMOS EMPALMES A COMPRESION TENSION MINIMA, MEDIA Y COMPLETA, CUENTAN CON SIGLA 03 Y ESTAN HOMOLOGADOS.

Los conectores eléctricos trenzados resuelven los problemas de conectividad de alto y bajo voltaje creados por la vibración. El movimiento de vehículos motorizados, vehículos militares, equipos de construcción o motores estacionarios de generadores y transformadores son aplicaciones comunes para conectores de cobre flexibles. Las plantas de energía móviles y las plantas de energía ubicadas en zonas sísmicas también cuentan con estos productos resistentes porque ofrecen una eficiencia máxima, pueden soportar voltajes extremos y, cuando se fabrican correctamente, a menudo tienen una larga vida útil.

Distribuimos conectores flexibles trenzados y laminados que cuentan con un excelente nivel de flexibilidad, buena conductividad eléctrica y resistencia a la oxidación. Tienen una amplia gama de aplicaciones, también actúan como un sistema de tierra y reducen interferencias.

Los conectores flexibles fabricados por Zion & Ebenezer Technologies Incluyen:

• Puentes trenzados de cobre estañado flexible
• Orejeras de fusión
• Derivaciones eléctricas flexibles
• Correas de cobre estañadas flexibles
• Conectores flexibles
• Conectores trenzados
• Correas de cobre trenzadas
Trabajamos con cobre de grado electrolítico y contamos con una amplia variedad de procesos de manufactura que nos permiten personalizar las dimensiones según las necesidades de nuestros clientes.

Somos fabricantes de conectores flexibles para su montaje en tableros y conexiones flexibles eléctricas, los tenemos en las siguientes características:

Material de Fabricación:
- Cobre natural
- Cobre estañado (ideal para ambientes mineros o corrosivos)
- Cobre plateado (ideal para ambientes de altas temperaturas)

Corrientes Nominales: 150, 600, 1000, 1200, 2000, 2500, 3000, 4000, 5000 amperes

Dimensiones: Usualmente se fabrican en 15" de largo por 4" de ancho. Se fabrican bajo sus especificaciones.

Terminales:
- Planas con perforaciones Nema 2 barrenos
- Planas con perforaciones Nema 4 barrenos
- Terminales tipo espada, ajillo o cualquiera que sea la necesidad

Recubrimientos opcionales:
- Galvanizado
- Tropicalizado
- Cadminizado

Conectores Múltiples Subterráneos Tipo Mecánico Serie BZ.

El BZ‐44, BZ‐66, BZ‐88 y BZ100 de ELASTOTECNICA son conectores tipo mecánicos usados para distribución subterránea de bajo voltaje. Usados principalmente en fraccionamientos residenciales, unidades habitacionales y centros comerciales donde utilizan distribución subterránea. Consiste en un cuerpo de aluminio altamente conductor que minimiza las caídas de voltaje. El cuerpo de aluminio está cubierto de Elastómero EPDM altamente aislante y resistente al medio ambiente. Los Conectores Mecánicos de ELASTOTECNICA son los únicos en el mercado que se elaboran con barra de aluminio de 1 1/4” * 1 1/4” y opresores 3/4 quienes permiten menor calentamiento, un mayor torque y un rango de conductividad mayor, sus sobrados espesores de EPDM ofrecen un conector con mayor durabilidad y de uso rudo.

Inspección y Pruebas de rutina durante la Fabricación.

• Resistencia de aislamiento conforme a NMX‐J‐519‐ANCE‐2011 (con equipo calibrado anualmente).
• Se realiza al 100% de los conectadores fabricados.
• Se aplican 2.5 KV/3‐60 segundos.
• Inspección visual al 100 % de los conectadores durante el proceso de inyección de EPDM.
• Inspección de torque, inspección visual de cuerdas y verificación dimensional durante el proceso de maquinado.
• Se aplica un torque de 30 Lb‐ft Inspección de conductividad de barras de aluminio para la fabricación del cuerpo conductor (herrajes): Estándar 40 % IACS.

Rangos de Corriente:

‐Rango de aplicación: Corrientes que no sea mayores que la capacidad de conducción del cable a instalar.
‐Temperatura de operación: 113°C ± 5°C Máximo.
‐Ciclos de corriente e inmersión en agua: Aguanta 50 ciclos de calentamiento y enfriamiento aplicando 250 A/ 1 hora con elevación de temperatura de 90°C.

Rangos de Voltaje:

‐Tensión Máxima de operación: 600V.
‐Aguante dieléctrico: 2 200V, 60Hz.
‐Resistencia de aislamiento después de un acondicionamiento de calentamiento a 113°C ± 5°C por 168 horas: 100 GΩ.


Los conectores de la serie BZ pueden usarse en registros, directamente enterrado o inclusive inmerso en agua, no requieren el uso de zapatas de aluminio ni mangas termocontráctiles o removibles. Se usan para cables de cobre y aluminio desde calibres 8 hasta 350 MCM. Contiene en su interior un compuesto inhibidor de corrosión que asegura un mejor contacto del cable al conector e inhibe el “par galvánico”. Se suministra con un instructivo de instalación y silicones para facilitar su instalación. Solo requiere un torque de 20 Lbs. para asegurar un contacto uniforme entre el cable y el conector.

Los conectores STOP OIL de ELASTOTECNICA están diseñados para ser ponchados en cables con papel impregnado de aceite, incluso siendo de diferentes calibres; su material de cobre provee eficiencia eléctrica superior contra la de sus competidores.

Los barrenos ciegos en ambos extremos evitan la penetración de aceites entre cables, sus espesores proveen amarre fuerte y duradero en sus ponchados.

Algunas ocasiones entre diferentes fabricantes de cable los diámetros varían, se recomienda corroborar midiendo con calibrador antes de ordenar para garantizar el correcto código de producto.

Cuerpo en T 15/25/35 KV. 600 A. (Kit de 5 Piezas: Cuerpo en T Sencillo, Perno Roscado, Tapón Aislado, Adaptador para Cable y Conector de Compresión).

El Cuerpo en T CHARDON para 600A es un conector para sistemas de Operación Sin Carga que se puede conectar en Boquillas de aparatos con frente muerto tales como Transformadores y Seccionadores, también sirve para hacer derivaciones de un circuito. Es completamente aislado, sumergible e intercambiable con productos de otras marcas que cumplan con los estándares y requerimientos de la norma IEEE 386. Cada Kit contiene: Cuerpo en T Sencillo, Perno Roscado, Tapón Aislado, Adaptador para Cable y Conector de Compresión.

Nuestra Especialidad:
Conectores para Red Eléctrica Subterránea de Operación con y sin Carga: 200 Amperes o 600 Amperes.
Codo Sencillo. Codo con Apartarrayos. Codo Portafusible. Inserto Sencillo. Inserto Doble. Inserto con Apartarrayos. Tapón Aislador. Adaptador a Tierra para Cable. Caja Derivadora de 2, 3, 4, 5 o 6 vías. Cuerpo en T (Kit 5 piezas). Boquilla Estacionaria. Boquilla Reductora. Indicador de Falla. Conectores Especiales para Redes Eléctricas bajo Normas Europeas o Asiáticas.

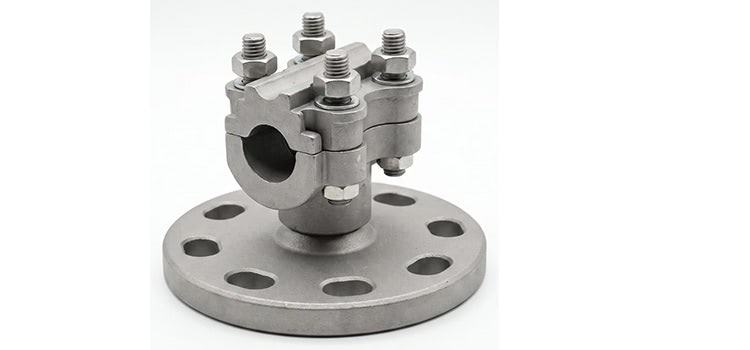

DADO FUNDICIÓN DE ALEACIÓN DE ALUMINIO PARA FIJAR A POSTE CRUCETAS C4E, C4T, C4V Y C4R.

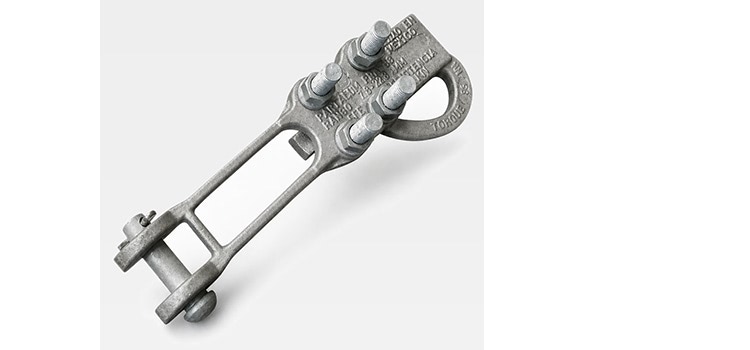

GRAPA REMATE RECTA DE ALUMINIO 7.8 A 22.3 (2-477), CATALOGO DE CFE RAL 8, TAMBIEN MANEJAMOS GRAPA RAL 6 PARA CAL 6-2/0, GRAPAS TIPO PISTOLA CATALOGO CFE PAL 4, PAL 8, PAL 13 Y PAL 19 Y GRAPAS DE SUSPENSION CATALOGO CFE SAL-6, SAL-13, SAL 23, SAL 32, CUENTAN CON SIGLA 03 Y ESTAN HOMOLOGADOS.

GRAPAS TIPO PISTOLA CATALOGO CFE PAL 4, TAMBIEN MANEJAMOS GRAPA REMATE RECTA DE ALUMINIO 7.8 A 22.3 (2-477), CATALOGO DE CFE RAL 8, GRAPA RAL 6 PARA CAL 6-2/0, GRAPAS TIPO PISTOLA CATALOGO CFE PAL 4, PAL 8, PAL 13 Y PAL 19 Y GRAPAS DE SUSPENSION CATALOGO CFE SAL-6, SAL-13, SAL 23, SAL 32, CUENTAN CON SIGLA 03 Y ESTAN HOMOLOGADOS.

La Boquilla tipo Inserto Chardon se instala en boquillas tipo pozo de 200 A. La combinación de una Boquilla tipo Inserto y una boquilla tipo pozo cumplen la misma función que una boquilla integral de Operación con Carga, con la facilidad de cambiar el Inserto fácilmente en campo sin dejar el transformador fuera de servicio. La boquilla inserto y el codo operación con carga son componentes primarios para la norma ANSI/IEEE.

Nuestra Especialidad:
Conectores para Red Eléctrica Subterránea de Operación con y sin Carga: 200 Amperes o 600 Amperes.
Codo Sencillo. Codo con Apartarrayos. Codo Portafusible. Inserto Sencillo. Inserto Doble. Inserto con Apartarrayos. Tapón Aislador. Adaptador a Tierra para Cable. Caja Derivadora de 2, 3, 4, 5 o 6 vías. Cuerpo en T (Kit 5 piezas). Boquilla Estacionaria. Boquilla Reductora. Indicador de Falla. Conectores Especiales para Redes Eléctricas bajo Normas Europeas o Asiáticas.

Contamos con proceso de galvanizado plata y estaño, este proceso se usa para proteger de la corrosión, pero también puede convertirse en un atractivo estético, nuestro equipo es capaz de generar piezas con acabado espejo después del tratamiento de galvanizado.

En Zion & Ebenezer Technologies tenemos el conocimiento y la experiencia en el desarrollo para conseguir los resultados de manera más rápida y fácil. Tanto para acabado sanitario como farmacéutico, hasta para acabado espejo.

Las barras y soleras de cobre se pueden fabricar en diferentes aleaciones como son:

• Cobre Electrolítico
• Cobre‐Cromo‐Zirconio
• Cobre‐Cromo
• Cobre‐Níquel‐Berilio

En Zion & Ebenezer Technologies ofrecemos el servicio de troquelado de piezas de precisión a nuestros clientes, acorde a sus requerimientos. Contamos con máquinas troquel de la más avanzada tecnología, eficientes y disponibles para las necesidades de este mercado, a precios muy competitivos. Dentro de la lista de materiales más comúnmente troquelados, se encuentran:

• Aluminio
• Latón
• Cobre

La aplicación principal de paquetes de transferencia, es transferir una carga de una fuente de poder a otra.
En algunos casos, cuando la carga no es crítica, se hace manualmente usando un dispositivo de interrupción.
En el caso de cargas críticas, tales como hospitales, instituciones financieras, fábricas, y cualquier otra carga que cuenta con equipo relacionado con computadoras, se requiere de una transferencia rápida entre la fuente principal (preferente) y la fuente de respaldo (la alterna). Es importante que la transferencia automática de fuentes no afecte a la operación de la carga porque cualquier interrupción del proceso de la empresa significa una pédida costosa de producción y tiempo de preparación.
La fuente preferente y la de respaldo regularmente son alimentadores de uso general, pero en algunos casos la fuente de respaldo puede ser un generador.

Elastimold® Dispositivo de Distribución ofrece paquetes de transferencia automática (AT en inglés) que pueden hacer una transferencia completa en menos de dos segundos. El sistema monitorea el voltaje de la fuente preferente, e inicia una transferencia, cuando el voltaje está abajo del nivel aceptable del cliente. En este momento, se desconecta la fuente preferente y se conecta la fuente alterna.

Paquetes de AT incluyen:

‐ Dos interruptores de MVS de tres‐fases con operadores de motores (uno para la fuente preferente y otro para la fuente alterna).

‐ Seis sensores de Voltaje (uno para cada fase de los interruptores de MVS). Estos sensores monitorean el voltaje de cada fase y alimentan su rendimiento al control de la AT.

‐ El control de la AT recibe el rendimiento de los sensores de voltaje y determina si hay una pérdida de voltaje. Si hay tal pérdida, el control de la AT manda una señal de ABIERTO a la fuente preferida de MVS y una señal de CERRADO a la fuente alterna de MVS. Cuando se restaura el voltaje, el sistema se vuelve a su estado normal, o automáticamente o después de un tiempo fijo.

‐ Una o dos vías protegidas. Estas pueden ser módulos de MCAN o de MVI, las cuales protegen la carga crítica de la corriente. Vías sólidas también están disponibles.

Zion & Ebenezer Technologies cuenta con un amplio conocimiento en la fabricación de cualquier zapata eléctrica o mecánica que la industria requiera, son fabricadas bajo los más estrictos estándares de calidad.

Las terminales mecánicas para uso eléctrico, son elementos de transmisión de energía eléctrica que funcionan con un tornillo que al ser apretado con una herramienta sujeta y comprime el cable obteniendo así una unión eléctrica confiable y dispuesta a ser reusable. Están fabricadas de Aluminio 100% con recubrimiento de Estaño, lo que permite un adecuado flujo de energía y una excelente resistencia a la corrosión.

Fabricamos en base a muestras físicas, dibujos técnicos, planos e inclusive levantamientos por parte de nuestro personal.

Los codos portafusibles Elastimold®
combinan las ventajas de los fusibles limitadores de corriente de rango completo con las características de seccionamiento de los codos de 200 amp 15kV y 25kV operación con carga.

Esta es la forma más rápida, rentable y efectiva, para mejorar la fiabilidad de los sistemas de distribución, sin agregar una pieza externa al equipo o reemplazar los dispositivos de seccionamiento existentes.

Sólo reemplace los codos existentes con codos portafusibles Elastimold®, para proteger su servicio de energía, en su sistema de distribución subterránea, incluyendo sub-circuitos y conexiones radiales.



CARACTERÍSTICA / INFORMACIÓN DE APLICACIÓN

Construcción tipo Frente Muerto y Hule Moldeado EPDM / Completamente sellado y sumergible: Aisla, resguarda y elimina partes cargadas expuestas.

Dividido en dos secciones / Reemplazamiento fácil de fusibles.

Puntos de pruebas de Voltaje incorporados o puertos de prueba directos / Indicación rápida y conveniente de fusibles quemados.

Fusible limitador de corriente de rango completo con capacidad interruptiva de 50kA. Conexión en estrella, sólidamente aterrizada en 25kV / Facilita la conexión de sistemas de distribución subterráneos de trabajo ligero, incluyendo sub-circuitos, circuitos radiales, interfases, transformadores y otros equipos.

Descripción:

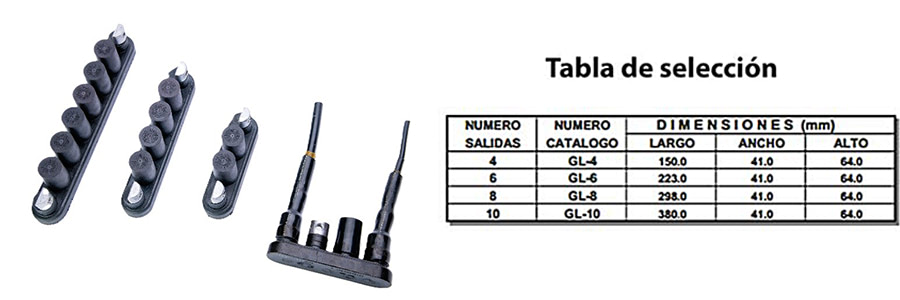

El conector múltiple subterráneo o conector tipo "Pulpo", consiste de un cuerpo de aluminio, revestido con hule elestomerico aislante, moldeado y vulcanizado con alta temperatura y presión. Es utilizado en conexiones para cables de distribución subterránea en baja tensión.


Aplicación:

Fraccionamientos residenciales, unidades habitacionales y centros comerciales.

Selección:

El conector múltiple subterráneo, es seleccionado de acuerdo al número de salidas que se requieran para su instalación. Para tal efecto se suministra en cuatro tamaños diferentes.

Conectores Múltiples Subterráneos 600v


CONSTRUCCIÓN ROBUSTA
Fabricado con aluminio 6061 -T6 con aislamiento EPDM.


EXCLUSIVO “TOPE DE CUBIERTA”
Moldeado para proteger al conector contra mal manejo.


PROBADO INDIVIDUALMENTE
Para asegurar integridad y hermeticidad.


AMPLIO CALIBRE
Rango de #12 a 350 MCM o #12 a 500 MCM
