ANILLOS RTJ PARA BRIDAS CON RANURA SEGÚN ASME B16.20 Y API-6A

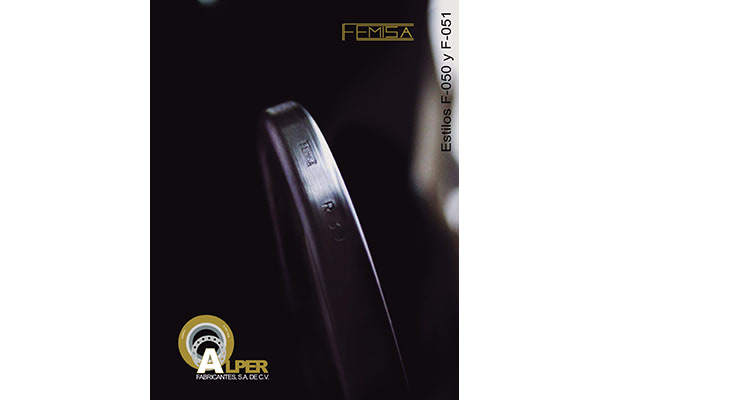

Los estilos F-050 y F-051 son requeridos principalmente por las industrias del petróleo.\r\nEste estilo está diseñado para sellar por contacto lineal y por efecto acuñante ya que debe soportar grandes presiones así como vibraciones y altas temperaturas. Son de fácil instalación y se fabrican en sección oval y sección octagonal; para bridas con ranura ASME/ANSI B16.5 totalmente maquinadas y fabricadas bajo norma ASME B16.20, API-6A y especiales.

Identificación: Los estilos F-050 y F-051 son identificados como anillos RTJ tipo R, RX y BX. Los tipos R pueden ser sección oval u octagonal. Los tipos RX y BX son sección octagonal.
Materiales: Se recomienda que el material de empaque sea de menor a igual dureza que la brida.
Marcado: Sobre la superficie exterior del empaque debe llevar: Nombre del fabricante, Número de identificación del empaque, Material y Norma de fabricación.

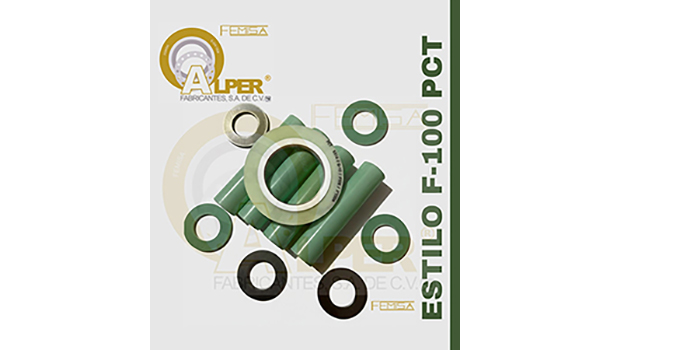

Un juego aislante de protección catódica F-100 PCT son excelentes para prolongar la vida útil en líneas de proceso, plantas y equipos, ya que proporcionan un eficaz aislamiento y un perfecto sellado. Su diseño es especialmente para soportar altas presiones y para utilizarse en bridas cara plan (FF), cara realzada (RF) y con ranura RTJ, de acuerdo a ASME / ANSI B 16.5 / MSS SP 44, aunque también son fabricadas para diseño de bridas especiales.

El juego consta de una Junta Central compuesta de un refuerzo metálico de inoxidable 316, cubierta por dos tapas de resina epóxica reforzada con fibra de vidrio (Nema G 10), más dos sellos de PTFE en cada cara y acompañados de un inserto corrugado en su interior, también de acero inoxidable para garantizar el sellado continuo aún con el paso del tiempo; Bujes aislantes de material G 10; Arandelas aislantes en material G 10; y Arandelas de apriete en acero al carbón.
