Los armónicos causados por cargas eléctricas no lineales tales como dispositivos de velocidad variable, rectificadores, SAI´s, ordenadores, aparatos de televisión, etc., son un problema creciente, tanto para los suministradores de electricidad como para los usuarios.

El filtro para la calidad de la energía de ABB es un filtro activo que ofrece una capacidad sin precedentes para limpiar la red de armónicos. El filtro elimina los armónicos de una manera controlada. Es fácil de ampliar y de adaptar a los cambios en la red. Controla la corriente de línea en tiempo real y procesa los armónicos medidos como señales digitales en un DSP (Procesador Digital de Señal) de alta potencia. La salida del DSP controla los Módulos de un PWM (Pulsos de Amplitud Modulada) que mediante reactancias de línea inyectan corrientes armónicas con exactamente la fase opuesta a aquellas que se deben filtrar.

Características:

• Filtra hasta 20 armónicos simultáneamente.
• Filtra hasta el armónico 50avo.
• Filtra mediante control por bucle cerrado para una mejor precisión.
• No se puede sobrecargar.
• Tiene un sistema de filtrado programable para la elección libre de armónicos.
• Puede filtrar sin generar potencia reactiva.
• Puede generar y controlar el factor de potencia.
• Tiene prioridad de funciones programables.
• No requiere el análisis detallado de la red.
• No requiere transformadores de intensidad especiales.
• Fácil de ampliar "in situ".
• Viene probado en fábrica.

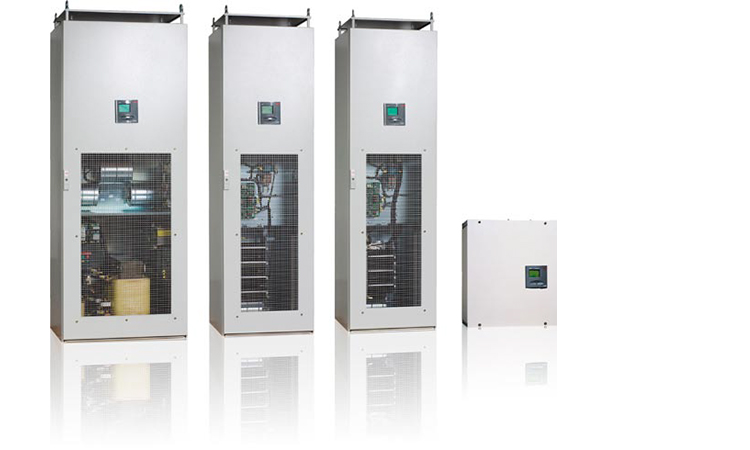

Filtros Activos PQFI

Los filtros activos PQFI son la solución ideal para la industria pesada aplicaciones que utilizan gran potencia donde las cargas armónicas trifásicas necesitar ser filtrada.
Las aplicaciones típicas incluyen:
• Industria del petróleo y gas.
• Industria del acero.
• Industria del agua.
• Industria del cemento.
• Industria del automóvil.
• Plantas de proceso.
• Industria de la pulpa y papel.
• Fabricación de paneles solares e inversores de paneles solares.
• Industria de la impresión.

Filtros Activos PQFM

Los filtros activos PQFM son la solución ideal para aplicaciones medias industriales. Pueden ser usados fácilmente por los fabricantes de paneles y los integradores de sistemas.
Las aplicaciones típicas incluyen:
• Industria del petróleo y gas.
• Industria del agua.
• Plantas de proceso.
• Industria del cemento.
• Industria de la pulpa y el papel.
• Sistema de elevación.
• Industria de la impresión.

Filtros Activos PQFK

Los filtros activos PQFK es la solución para aplicaciones comerciales y los usos residenciales con neutro y para el sector industrial. Por lo que es una opción interesante para los fabricantes de paneles y el sistema integradores que deseen integrarlo en su sistema.
Las aplicaciones típicas incluyen:
• Las oficinas y edificios comerciales.
• Centros de cómputo / datos.
• Edificios residenciales.
• Sistemas de iluminación avanzados.

Filtros Activos PQFS

El Filtro activo PQFS es la solución compacta de ABB para uso comercial, residencial y aplicaciones industriales ligeras para instalaciones con o sin neutro. Su diseño compacto para montaje en pared permite que pueda ser instalado en cualquier lugar donde sólo está limitado el espacio disponible.
Las aplicaciones típicas incluyen:
• Oficinas y otros edificios comerciales.
• Centros de datos de equipo de cómputo.
• Edificios residenciales.
• UPS‐sistemas, ascensores y sistemas avanzados de iluminación.
• Cargas industriales ligeras (estaciones de bombeo remotas).
