La nueva generación de protección para transformadores tipo Poste.

El fusible limitador Fault Tamer S&C combina un elemento fusible en serie con un elemento limitador de respaldo en un poderoso paquete, el cual puede ser fácilmente incorporado en instalaciones nuevas o existentes de 14.4 kV, 25-kV y 34.5-kV de transformadores tipo poste. El Fault Tamer provee protección en caso de cortocircuitos al sistema, limita el paso de corriente a un nivel tal que minimiza las fallas catastróficas al transformador debido a la alta magnitud de las fallas internas y también minimiza el daño de las fallas externas de alta magnitud tales como brincos de corriente en las boquillas. Fault Tamer ofrece también mayores beneficios sobre otros cortacircuitos fusibles convencionales, incluyendo aquellos con fusibles limitadores de corriente de respaldo.

Se acopla perfectamente con la herramienta Loadbuster®
Usando la herramienta portátil de S&C, puede efectuarse el seccionamiento de los circuitos con carga, a fin de minimizar la duración de una interrupción y el número de consumidores afectados.

Modelo “AC” (ACEMSA)

Fusible tipo respaldo, que se maneja en tres ejecuciones:

1) Para la protección de transformadores, cables y sistemas de distribución, p.e. AC/4/6/40/D.
2) Para la protección de capacitores/condensadores, identificado con la letra C, p.e. AC/4/6/40/DC.
3) Para la protección de motores, identificado con la letra M, p.e. AC/4/8/40/DM. Los fusibles para motores, siempre se fabrican con tubos aislantes de mayor diámetro.

Estos fusibles pueden interrumpir todas las corrientes desde su corriente de interrupción máxima hasta corrientes tan bajas como la corriente mínima de interrupción mencionada en las tablas correspondientes para cada fusible.

Cada fusible dispone de un sistema percutor/indicador del cual la compañía obtuvo la patente correspondiente.

SMARTSPOT® CON CIRCUITO DE PROTECCION MAXIMUM

Los fusibles Amp‐trap 2000® SmartSpot® AJT ahora proporcionan un indicador de fusible visible. Con una avanzada tecnología de materiales añadida a la línea de productos existente, el fusible AJT proporciona protección IEC Tipo "2" (Sin Daños) a los circuitos principales, de alimentación y de derivación, para
todo tipo de cargas; sin embargo, requieren solo la mitad del espacio de montaje necesario para los fusibles Clase RK 600VAC. Las características de retardo de tiempo de AJT para manejar corrientes típicas de entrada, resuelven las limitantes actuales.

Características y beneficios:

‐ Indicador de Estado Sólido SmartSpot.
‐ Retardo de tiempo para arranque del motor y arranque del transformador.
‐ Rating de interrupción de 300kA: pruebas homologadas por UL auto‐certificadas.
‐ Limitación de corriente extrema para picos bajos de corriente entrante.
‐ Fusible limitador de clase UL más actual
‐ Recomendado para reducción de energía de Arco Eléctrico
‐ El tamaño reducido requiere menos espacio de montaje y permite bloques de fusibles más pequeños y económicos.
‐ Fácil selectividad 2 a 1 para la prevención de paradas molestas.
‐ Las dimensiones exclusivas de Clase J evitan errores de reemplazo.
‐ La etiqueta naranja de alta visibilidad brinda reconocimiento instantáneo.
‐ Fecha y número de catálogo en relieve de metal para trazabilidad e identificación duradera.
‐ El cuerpo de fibra de vidrio proporciona estabilidad dimensional en entornos industriales difíciles.
‐ El relleno de sílice de alta calidad garantiza un enfriamiento rápido del arco.
‐ Indicador EI opcional / Montaje del interruptor para AJT70 hasta 600A.

A destacar:

‐ Indicador visible Smart Spot
‐ Retraso de tiempo
‐ Limitación de corriente alta
‐ Mitigación de Arco Eléctrico
‐ Ratings DC
‐ Indicador mecánico opcional (fusibles de 70 a 600 A)

Aplicaciones
‐ Circuitos de motor
‐ Circuitos Principales
‐ Alimentadores
‐ Circuitos derivados
‐ Iluminación, calefacción y cargas generales
‐ Transformadores
‐ Paneles de control
‐ Back‐Ups para Interruptores
‐ Centros de carga

Para usar de 14.4 kV a 34.5
Los Fusibles de Potencia SMD ofrecen protección contra toda la gama de fallas: detectan e interrumpen todas las fallas (grandes, medianas y pequeñas), incluso hasta la corriente de fusión mínima.

Los Fusibles de Potencia SMD son especialmente adecuados para proteger transformadores, bancos de capacitores y cables en subestaciones de distribución en exteriores hasta 34.5 kV. Incorporan elementos de fusibles de plata o níquel‐cromo de precisión no deteriorables con características de tiempo‐corriente excepcionalmente precisas que aseguran no sólo un rendimiento fiable, sino también una continua confiabilidad de los planes de coordinación de sistemas.

Con los Fusibles de Potencia SMD, los dispositivos del lado de la fuente se pueden configurar para una operación más rápida que la práctica con otros fusibles de potencia o disyuntores, brindando así una mejor protección del sistema sin comprometer la coordinación.

CARACTERÍSTICAS

Los Fusibles de Potencia SMD‐20, de 200 amperios continuos, utilizan unidades de recarga SMU‐20®. Estas unidades de recarga están disponibles en una variedad de rangos de amperaje, en tres velocidades diferentes: S&C estándar, lenta y de coordinación. Proporcionan capacidades de interrupción de hasta 14,000 amperios simétricos.

Los Fusibles de Potencia SMD‐40, de 400 amperios continuos, utilizan unidades de recarga SMU‐40®. Estas unidades de recarga están disponibles de modo similar en una variedad de rangos de amperaje, en tres velocidades diferentes: S&C estándar, lenta y de coordinación. Proporcionan capacidades de interrupción de hasta 25,000 amperios simétricos.

La amplia selección de capacidades de amperaje y velocidades permite una fusión con menos tolerancia para alcanzar la máxima protección y una óptima coordinación. Los fusibles de potencia SMD‐20 y SMD‐40 se fabrican de acuerdo al sistema de calidad con certificación ISO9001:2000.

NUEVOS Rangos de fusibles electrónicos.

Para instrumentos de medición y aplicaciones eléctricas.

6x32mm , 10x38mm y 5x20mm y 1000VCA/CD

SMD en 125 volts y 250 volts, 8x4.5mm UL, Rápidos, Medios y Lentos.

También adquirible en: 5x20, 6x32, 10x38, 20x127, 14x51, 27x60, 20x190mm.

El primero en el mundo de rango completo de 690 Volts con Combi‐indictor

NH

Fuses en tamaños 0, 00 y 000, 1, 2 y en tamaño 3.

VENTAJAS
‐ Fabricados Con Elementos
‐ Fusible En Plata Pura
‐ Fabricación Mexicana
‐ Gancho Opcional
‐ Soleras Para Fijación Opcional

RANGOS
‐ Desde 2.16Kv. Hasta 5.08Kv
‐ Rangos De Corriente
‐ Desde Curva 2R Hasta 12R

VENTAJAS
Los fusibles FPM están diseñados para proteger sobre corrientes y cortocircuitos en la protección de motores y controladores de motores.
La mayoría de los arrancadores de motores tienen especificaciones para fusibles tipo R, por lo que son ideales para la coordinación de protecciones.
La variedad de la familia FPM esta clasificada por el voltaje en 2.4 y 4.8kv. y por la curva de protección donde encontramos desde 2R hasta 12R.

Los fusibles limitadores de corriente para transformadores de potencial están diseñados para interrumpir pequeñas corrientes que rondan desde .5 hasta 3 amperes. Tienen un amplio rango de dimensiones y voltajes. Construidos con tubo de fibra de vidrio, partes de contacto plateadas, garantizan una excelente disipación de calor y un excelente contacto para evitar falsos contactos y calentamiento.
Contamos también con bases y mordazas para su correcta instalación.

POWR-PRO: 600 V ac • Elemento doble • Retardo de tiempo • 2/10 - 60 A

La serie CCMR es ideal para protección que ahorra espacio en motores hasta 40 hp*. Fue diseñado específicamente para soportar corrientes de arranque sostenidas en motores pequeños. El fusible CCMR 60 es el fusible de 60 A más pequeño disponible a 600 V. En comparación con otros fusibles listados por UL, los fusibles de Clase CC son los de mayor limitación de corriente.

Características y beneficios
- Desempeño POWR-PRO®
- Extremadamente limitador de corriente
- Hasta 60 amperios
- Interrupción de 300 kA (autocertificado)

Aplicaciones
Protección para motores y circuitos derivados del motor.

Portafusible moldeado, 15,5 kV, 65 amperios, casquillo de 600 amperios en ambos extremos.

- Aplicaciones: Pedestal, subterránea y de bóveda.
- Marca: Elastimold.
- Material: Carcasa de caucho EPDM.
- Número de baterías: 0
- Funciones especiales: Los fusibles están completamente sellados y sumergibles.
- Standards: ANSI C37.40, ANSI C37.41, ANSI C37.47, ANSI/IEEE 386.
- Rango de temperatura: -30 a + 65 °C
- UPC: 783786364008

Descripción/Aplicación:

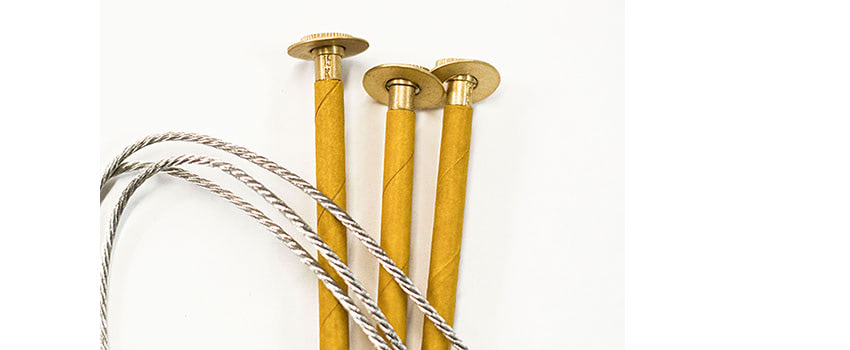

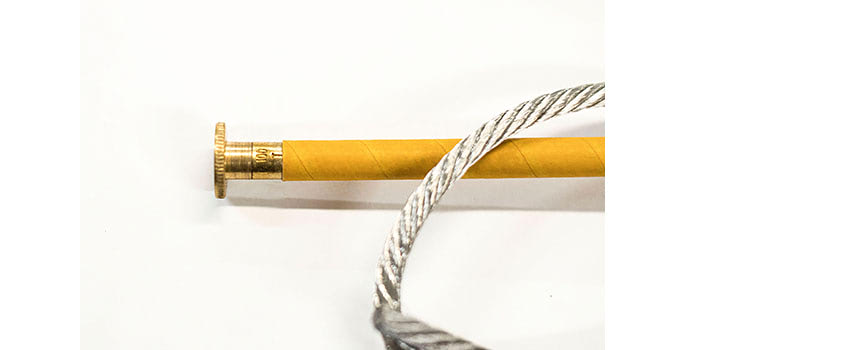

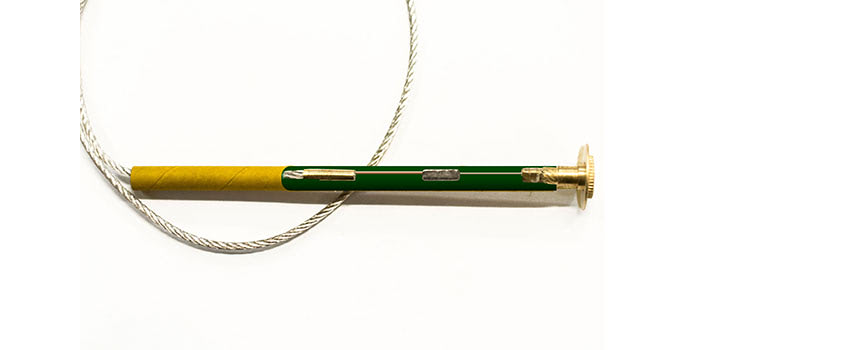

Los Eslabón Fusible Universal, marca FUCOMEX, están diseñados y manufacturados conforme a:
Norma NMX-J-149/2 ANCE-2016 y Especificación CFE 5 GE00-01
para ser utilizados en cortacircuitos, para proteger contra sobre corrientes en: Transformadores, Bancos de Capacitores y Líneas Aéreas en Circuitos de tensiones Comprendidas entre
los 6 y 38 kV.


Recomendaciones:
En FUCOMEX recomendamos ampliamente seguir las instrucciones de los fabricantes de Corta Circuitos Fusibles en el momento de su instalación. Así como también que después de que hayan operado uno o dos Eslabón Fusible, sean reemplazadas las tres piezas ya que pueden haber sufrido una fusión parcial lo cual debilita los filamentos de este, variando la funcionalidad en corriente – tiempo de fusión.

En Nuestra empresa Distribuidora de Equipo y Material Eléctrica T&H SA de CV, utilizamos Fusibles limitadores de corriente de alta capacidad interruptiva Mca. ACEMSA.

Los fusibles Modelo “AC” se manejan en tres ejecuciones

1. Para protección de transformadores y sistemas de distribución de cables
2. Para protección de capacitores
3. Para protección de motores

Estos fusibles pueden interrumpir todas las corrientes desde su corriente máxima de interrupción, hasta corrientes tan bajas como la corriente mínima de interrupción mencionada en las tablas correspondientes para cada fusible.

Al fundirse el elemento del fusible por la influencia de una corriente de falla, el sistema percutor se activa, haciendo salir el percutor por aproximadamente 30mm con una fuerza mecánica de 120 N (requisito de la norma es mínimo 50 N) o más.

El sistema percutor tiene el propósito de emitir un aviso directo o remoto de que el fusible ha operado o también activar en forma directa el mecanismo de disparo trifásico del seccionador, para evitar la continuación del circuito eléctrico en dos fases.

Al instalar el fusible en el correspondiente porta-fusible se debe tener cuidado que el sistema percutor quede alineado con el sistema de disparo del seleccionador.

Estos fusibles se fabrican bajo las Normas ANCE y Normas IEC

Para instalaciones arriba de 1000 m. S. N. Hay que considerar la menor densidad del aire. Se sugiere usar fusibles del tamaño de la siguiente tensión nominal, pero con el elemento para la tensión nominal a la cual el fusible debe trabajar.

Los fusibles AC son "Limitadores de Corriente" del tipo "Respaldo"

El tubo aislante puede ser porcelana o de fibra de vidrio.

A partir de 50 A corriente nominal los fusibles son de un diámetro mayor referente al tubo aislante. Los contactos mantienen el mismo tamaño. Esto con el fin de aumentar la capacidad de disipación de calor. Las dimensiones son conforme a norma y estos fusibles son intercambiables con fusibles de menor diámetro.

Fusible de Medio y Alto Voltaje 2 kV-40.5 kV en estándares DIN/IEC/VDE.

Fusibles para Protección de capacitores disponibles en conexiones
roscadas en ambos extremos UNC y Métrico, o en un lado roscado y el
otro en tipo L.
Fusibles para transformadores, control de motores,
tipo PT y sumergidos en aceite.
Los fusibles son aplicables para interiores
y exteriores.
