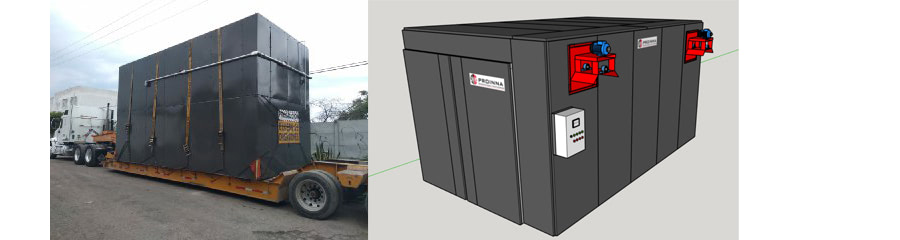

HORNO DE TRATAMIENTO TERMICO DE TARIMAS DE MADERA

Directorio Proveedores Industriales

HORNO DE TRATAMIENTO TERMICO DE TARIMAS DE MADERA
1300

ESPECIFICACIONES GENERALES:

‐ Horno de tratamiento de plagas por medio de tratamiento térmico de tarimas de madera de acuerdo a la norma 144 de SEMARNAT.
‐ Fabricación de equipo en materiales adecuados para manejo de materiales para el manejo y transportación de equipo. Esto favorece a nuestros clientes que están en régimen de renta o requieren movilidad de sus equipos.
‐ Equipo diseñado con normativa a prueba de explosión.
‐ Zona lateral de inspección de proceso.
‐ Sistema de calefacción por medio de gas lp o natural.
‐ Puerta abatible frontal con cerradura a prueba de explosión.
‐ Censado electrónico interno con alarma de sobrecalentamiento.
‐ Sistema de extracción de humedad modulada por ciclos de trabajo ajustables en el caso de ser horno de secado de madera o equipo dual.

CAPACIDAD INTERNA DEL EQUIPO:

‐ La capacidad interna del equipo para 100, 200, 300, 400 y hasta 500 tarimas de madera en nuestros equipos estandar, pero si requiere una capacidad distinta sin problema podemos fabricarlo.

MATERIALES DE CONSTRUCCION:

‐ Estructura interna de soporte fabricada en PTR de 3 pulgadas en cedula ligera para ahorrar peso en el equipo.
‐ Paneles interiores fabricados en lamina de acero al carbon calibre 18, con doblez tipo charola para brindar mayor rigidez a los interiores.
‐ Paneles exteriores fabricados en lamina de acero al carbón calibre 18 con doblez tipo charola para brindar mayor rigidez al exterior, y terminación de pintura electrostática contra abrasión.
‐ Sello siliconado entre paneles para evitar fugas y soporte de temperaturas medias.

INSULACION O AISLAMIENTO DEL EQUIPO

‐ Paneles con insulación interior a base de lana mineral de roca de alta densidad para una resistencia de temperatura de hasta 560 grados centígrados.
‐ Sello interno entre paneles siliconado con silicona de altas temperaturas que evita fugas de calor y vapor y eficientiza la hermeticidad interna del equipo.
‐ Cinta de fibra cerámica en la puerta para evitar fugas de calor en áreas de contacto con aperturas progresivas.

MEDIO DE CALEFACCION:

‐ Quemador tipo paquete de 70 KW con sistemas de seguridad de acuerdo a normas internacionales.
‐ Sistema generador de aire interno para una mezcla de gas‐aire y así eficientar la combustión.
‐ Encendido electrónico, con detección de flama con control de flama electrónico y comandando válvulas de cierre de gas automático en caso de encontrar alguna falla en el sistema.
‐ Rampa de mezclado calibrable de gas para dar una calibración adecuada y eficientar el combustible.
‐ Manómetros de alta y baja presión.
‐ Regulador de alta presión y alto flujo adecuado para las condiciones de trabajo.
‐ Sistemas de presostato de aire y de gas como cierre de válvulas de seguridad en caso de falla del sistema.

RANGO DE TEMPERATURA:

‐ Sistema de convección forzada de aire y temperatura para alcanzar calor homogéneo de alrededor de 20 a 200 grados centígrados.
‐ Nuestro sistema de convección no se limita a un soplado de aire, nos permite cambiar de ubicación el aire caliente con la capacidad de calentar homogéneamente la cámara y volver más eficiente el uso del combustible.

TERMINADOS:

‐ Aplicación de pintura de altas temperaturas en la estructura del equipo para evitar corrosión al interior del mismo.
‐ Aplicación de pintura electrostática (en polvo horneada) para dar mayor durabilidad a los paneles exteriores, brindando un acabado más profesional y duradero.

RECIRCULACION – CONVECCION – EXTRACCION

‐ Sistema de recirculación de aire caliente interno por medio de recirculador de transmisión indirecta, con motor de 2 HP con transferencia por medio de flecha y chumaceras indirectas, con impulsor de acero al carbón para temperaturas medias.
‐ Sistema de extracción de aire caliente con humedad, por medio de extractor con caracol fabricado en acero al carbón, de transmisión directa, e impulsor de acero al carbón con aplicación de pintura electrostática.

CONTROL ELECTRICO – ELECTRONICO
‐ Tablero de control NEMA 4 con norma IP56.
‐ Control de temperatura programable con censado de termopar tipo J con salida a alarma de sobrecalentamiento de proceso y accionamiento de buzzer de alarma.
‐ Alarma de fin de proceso con desconexión automática del proceso.
‐ Timer de proceso análogo programable.
‐ Pilotos de funcionamiento.
‐ Sistema de accionamiento eléctrico a base de contactores, relevadores y guardamotores adecuados para el funcionamiento eléctrico del equipo.
‐ Sistema de sensado de 4 o 6 canales digital, con extracción de datos de forma eficiente y almacenamiento de información duradero.
‐ Como sistema opcional ofrecemos un medidor de gas que nos permite contabilizar la cantidad de gas utilizado.

ESPECIFICACIONES TECNICAS DEL EQUIPO

ESPECIFICACIONES ELECTRICAS:
Acometida eléctrica fuerza: 220 v bifásica con neutro
Acometida eléctrica control: 110 v monofásica
Consumo eléctrico fuerza: 75 amps
Consumo eléctrico control: 10 amps

ESPECIFICACIONES DE GAS:
Diámetro de tubería de trabajo: 3⁄4 pulgada
Combustible: Gas LP o Natural ( favor de especificar )
Presión de trabajo de gas: 12 – 360 mBars
Capacidad térmica: 70 KW

NOTAS ADICIONALES
‐ Equipo no preparado para trabajar a intemperie.
‐ El equipo debe estar a resguardo en todo momento bajo condiciones de techo adecuado, no expuesto a lascondiciones naturales como lluvia, viento, etc.
‐ Se entrega equipo ensamblado de fácil instalación.
