PARA TRANSFORMADORES DE MEDIANA Y ALTA POTENCIA SERIES 0591 A Y 0592 A.

El relevador de presión súbita es un instrumento diseñado para responder a un aumento repentino de presión, normalmente generado por una falla interna del transformador. Reacciona rápidamente y tiene un micro interruptor que puede conectarse al disparo del interruptor para reducir los daños en el tanque del transformador.

Introducción:
Un Arco interno en los tanques de transformadores de potencia, hace que el gas que se genere comience a acumular presión en el interior del transformador y generar presiones de gas excesivas que pueden dañarlo gravemente (esto podría causar cierto deterioro en las propiedades del aceite y en el aislamiento del transformador) y presentan riesgos extremos al personal. El RPS cuando está montado en el transformador, minimiza la posibilidad de tales sucesos mediante la detección del aumento de la presión en exceso de los límites de seguridad establecidos por el fabricante del transformador. En él se experimentan tales condiciones, mandará una señal eléctrica para la operación de interruptor para desenergizar el transformador y establecer una alarma si se desea.

Funcionamiento
El Relevador de Presión Súbita opera sobre el principio de un relé diferencial donde un bellow responde más rápidamente que el otro causando así una deflexión diferencial al actuador que opera el interruptor.

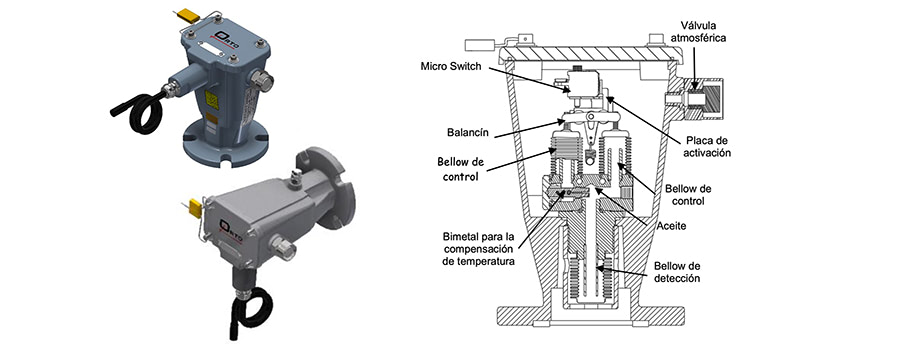

En un transformador, incrementos repentinos en la presión hacen que el bellow de detección se comprima. En la siguiente figura 1 muestra que el bellow de detección y los bellows de control forman una parte de un sistema hidráulico cerrado llenado de aceite.
Uno de los bellows de control (colocado a la derecha) tiene el flujo sin restricciones del aceite que se precipita desde el bellow de detección, en el otro (colocado a la izquierda) fluye a través de un orificio, esto causa un desequilibrio en la activación y conduce a la operación del interruptor a rangos peligrosos de aumento de presión. En pocos segundos los dos bellows de control alcanzarán el equilibrio y el interruptor eléctrico en el interior del relé se reajustará automáticamente.

Una placa bimetálica que es ajustada con tornillos de precisión se monta en el orificio. La función de este bimetal es aumentar la abertura del orificio cuando la temperatura baja y reduce el orificio cuando la temperatura sube. Esto permite que el RPS proporcione resultados consistentes en un amplio rango de temperaturas. Todos estos ajustes se realizan en fábrica.
El RPS se puede montar tanto vertical como horizontal, esta elección será hecha por el diseñador del transformador ya sea en la aplicación como en la disponibilidad de espacio.

Aplicación:
Para transformadores de mediana y alta potencia, Puede ser usado en Aceite (0591 A) o en Gas (0592 A).

Características:
• Respuesta rápida y precisa a repentino aumento de presión para protección del transformador.
• Resistente a choques y vibraciones.
• Funcionamiento constante sobre las variaciones de
temperatura rango de trabajo -40°C a 85 °C.
• Modelo disponible en Gas o Aceite.
• Instalación fácil por medio de brida (horizontal y
vertical).
• Montaje de brida para 4 pernos con diámetro de 5/8"
igualmente espaciados.
• Cada RPS es calibrado, probado y liberado.
• Certificado de pruebas indicando el rango de presión y
su correspondientes tiempos de operación.

Protección y detección de cambios de presión súbitos peligrosos:
• Aparatos calibrados para la respuesta rápida y precisa al repentino aumento de presión para protección del transformador.
• La activación solo ocurrirá en los incrementos de presión y no ocurrirá en condiciones normales ni por las variaciones causadas por cambio de temperatura o por vibración.
• Rango de temperatura de funcionamiento: -40°C a 85°C.
(A solicitud del cliente se pueden fabricar en rangos de -55°C a +85°C)

Los equipos son calibrados en planta al 100% para asegurar su calidad:
• Los equipos son seriados y se guardan los registros de calibración.
• Kit disponible para su prueba funcional GO/ NO-GO que asegura el funcionamiento del equipo.

Opción de montaje y calibración para aplicación ya sea Gas o Aceite
• Los equipos (0591 A y 0592 A) pueden ser montados tanto vertical como horizontalmente.
• Modelos calibrados para una respuesta adecuada en la aplicación de gas o aceite.

Instalación
El modelo 0591 A (montado bajo aceite) se suministra con una válvula de purga situado en la parte media de la carcasa. Después de que el RPS se monta y se expone a aceite en forma segura, la válvula de purga debe ser abierta el tiempo suficiente para permitir que un poco de aceite fluya hacia fuera, ver figura 2. Esto asegurará que todo el aire ha sido purgado de la cavidad inferior y la detección de bellow se expone solamente al fluido aislante.
Este procedimiento no es necesario para el modelo 0592 A (montado en el espacio de gas). Toda unidad que se utiliza en la posición horizontal debe instalarse con el conector eléctrico apuntando directamente hacia abajo.
¡La instalación debe realizarse por personal competente debido a la importancia en la operación!
