SENSOR DE CORRIENTES GEOMAGNÉTICAS INDUCIDAS (GICS)

Directorio Industria Eléctrica

SENSOR DE CORRIENTES GEOMAGNÉTICAS INDUCIDAS (GICS)
2207

Aplicación
El sensor de corrientes geomagnéticas mide el valor de la corriente directa (quasi CD) que circula en los devanados del transformador en presencia de disturbios geomagnéticos. El equipo está conectado entre la boqilla del neutro y su conexión a tierra.

Operación
El sensor de corrientes geomagnéticas está integrado por un sensor de corriente directa y un filtro para eliminar las señales de 60 Hz que pueden circular por el circuito de puesta a tierra del neutro.
Incluye también la electrónica necesaria para obtener una salida de 4-20 mA, proporcional al valor de la corriente medida.

Especificaciones técnicas del sensor
- Tipo de producto: Sensor de corrientes geomagnéticas inducidas
- Rango de corriente: ± 225 A ó ± 625 A
- Fuente de Alimentación: 85-264 VCA, 120-370 VCD
- Salida Analógica: 4-20 mA
- Precisión: ±3%
- Condiciones ambientales: Uso intemperie, NEMA 4X, IP66
- Temperatura de operación: -25 a 85 °C (modelo estándar) -50 a 85 °C (pedido especial)
- Temperatura de almacenamiento: -40 a 100°C

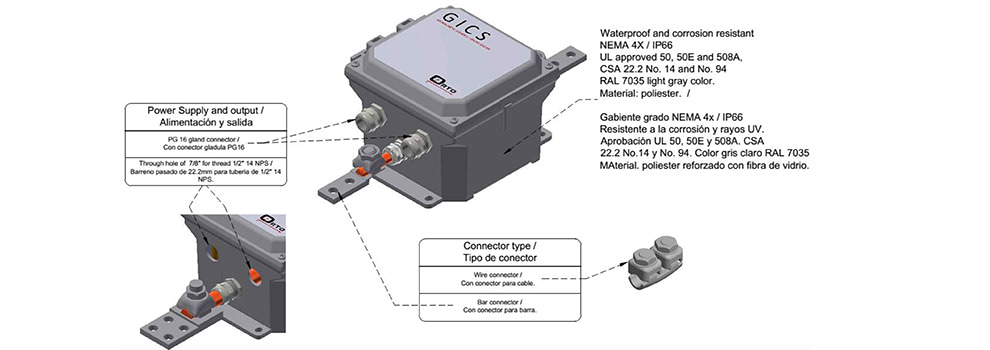

Instalación
El montaje del gabinete del sensor de corrientes geomagnéticas varía dependiendo del diseño del tanque del transformador. Puede soldarse a un soporte especial sujeto al tanque o bién atornillarse a algún refuerzo.

Mantenimiento
El equipo es libre de mantenimiento y no requiere de ninguna labor de calibración o configuración.

Otros accesorios
Para una detección más avanzada de corrientes geomagnéticas inducidas, el sensor puede ser conectado a un monitor marca Orto de la Serie 1700, para digitalizar las mediciones y enviarlas al centro de control a través de protocolos Modbus ó DNP3.0.
También puede utilizarse un medidor de armónicas y potencia reactiva para complementar el sistema. Asimismo se pueden adicionar puntos de medición de temperatura en las paredes del tanque, para registrar posibles puntos calientes,

Opciones
Existen diferentes opciones para ordenar los sensores de corriente geomagnética, dependiendo de las necesidades de los usuarios. Se puede seleccionar la escala de corriente y los tipos de conectores.
