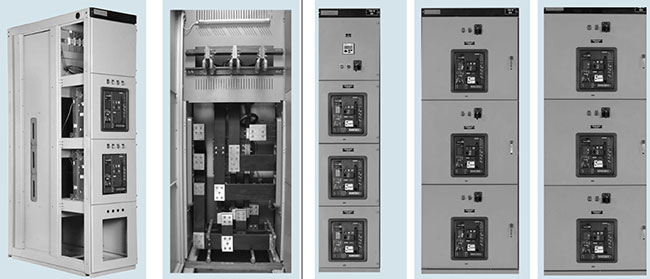

Tableros Swicthgear TAD


Modularidad y alto desempeño


El tablero de baja tensión tipo TAD metal enclosed es diseñado, construido y probado
para proporcionar distribución principal de energía eléctrica, monitorearla y controlarla.


El corazón del tablero de baja tensión tipo TAD de Siemens es el Interruptor
Electromagnético WL que es un Interruptor ANSI de clase mundial.
Los modelos de los tableros Switchgear TAD dependiendo de sus características
eléctrica son:


• TAD I • TAD II • TAD III


Campo de Aplicación


El tablero de baja tensión tipo TAD de Siemens puede ser utilizado en los
Siguientes sectores y aplicaciones:
• Industria
Pesada, Semiconductores, Petroquímica, Automotriz, Biotecnología, Farmacéutica, Cementera.


• Institucional
Tratamiento de agua, Aeropuertos, Universidades, Instalaciones médicas
Instalaciones correccionales


• Energía Crítica
Call centers, Proceso de datos, Proceso continuo, Industrial, Hospitales


• Compañías Suministradoras de energía y cogeneración


• Comercial
Grandes edificios para oficinas, Centros de Distribución, Grandes Almacenes


Características Técnicas


• Tensión Máxima 600 VCA
Tensión de Servicio 480 Vca, 240 Vca, 3 Fases 3 Hilos, 3 Fases 4 Hilos 50/60 Hz
6000A máximo bus horizontal 5000A máximo bus vertical
• Ejecución
NEMA 1 Servicio interior
NEMA 12 Servicio interior a prueba de polvo y goteo
NEMA 3R Servicio exterior, al aire libre sin pasillo.


Características Mecánicas


• Tablero totalmente Compartimentizado
o Interruptor
o Barras principales
o Área de cables
o Baja Tensión
• Barras principales de cobre con funda termo contráctil y plateadas en sus uniones


Normas y Estándares


El Tablero TAD está diseñado y construido bajo:
• NOM‐01‐SEDE‐2005
• NOM‐J‐068‐2005
• NMX‐J‐109‐1977
• NMX‐J‐168‐1980
• NMX‐J‐235/1‐ANCE‐ 2000
• ANSI C37.20
• IEEE C37.100
• UL 1558
• UL 1066


Características y beneficios


• Compartimiento especial de Baja Tensión para el equipo de medición,
comunicación y control situada en frente del equipo y segregado de todos los
demás compartimentos.
• Compartimiento del interruptor con acceso frontal.
• Canales horizontales y verticales de alambrado accesibles desde el frente del
tablero.
• Compartimento de barras y compartimento de cables situada en la
parte posterior del tablero.
• Puerta posterior en el tablero
• No requiere disipadores de calor en el Interruptor y el bus.
