Integración de tableros eléctricos a la medida de las necesidades de nuestros clientes, diseñados para brindar seguridad, confort, ahorro de energía, funcionalidad y cuidado del medio ambiente. Productos de calidad y tecnología ABB, con el mejor servicio y atención de ingenieros altamente capacitados, que brindan a nuestros clientes la perfecta solución a sus necesidades de automatización, control y distribución.

CCM

• Un tablero que se utiliza en el arranque parada y control de motores, incluye protección térmica y magnética con protecciones contra sobretensiones transitorias y cortocircuito.
• Se integra a la medida de las necesidades del cliente.

APLICACIONES
• Industria, centros de distribución, almacenes, papeleras, sector terciario y en sistemas de ventilación y extracción.

Equipos totalmente diseñados a la medida de las necesidades del cliente para el control y automatización de los motores con arranque suave, a tensión plena, variadores de velocidad, Etc. Con capacidad de monitoreo de los mismos. Somos integradores autorizados de SIEMENS.
Beneficios.
• Mayor seguridad y menor riesgo.
• Ahorro de espacios.
• Menor mantenimiento.
• Coordinación de protecciones.
• Comunicación y monitoreo.

Integración de tableros eléctricos a la medida de las necesidades de nuestros clientes, diseñados para brindar seguridad, confort, ahorro de energía, funcionalidad y cuidado del medio ambiente. Productos de calidad y tecnología ABB, con el mejor servicio y atención de ingenieros altamente capacitados, que brindan a nuestros clientes la perfecta solución a sus necesidades de automatización, control y distribución.

T‐MAX LINK

• Interruptor Principal Emax 2
• Protección Ekip Dip LSIG
• Multimedición o Analizador de Redes
• Tensión de servicio 600Vac @ 60Hz
• Corriente nominal De1250 hasta 3200A
• Sistema de Operación 3F, 4H + Tierra
• Acometida: Interruptor principal o Zapatas (4 x 600kCmil)
• Corriente de corto circuito en bus principal: 65kA
• Color ANSI 61
• Diseño bajo normas nacionales
• Certificado ANCE

APLICACIONES

Industria manufacturera, minería, hoteles, centros comerciales, data center, centros de distribución, almacenes, papeleras, edificios de oficinas y en general todo el segmento para la construcción. Aplicaciones como distribución primaria con acoplamiento a transformador, entre otros.

ACS le propone tableros de Distribución de distintas características pensadas para seleccionar el Tablero más indicado a las exigencias de su instalación. Diversos tamaños para optimizar el espacio disponible. Un grado de protección IP para cada tipo de aplicación hasta IP65, siendo el único tablero en el mercado que consigue un valor tan elevado. Extremadamente robusto y flexible nos permite cumplir cualquier necesidad.


La experiencia acumulada a lo largo de estos años en el mercado nos dan la posibilidad de construir tableros para todos los gustos y exigencias, desde tableros modulares IEC hasta tableros NEMA, de alumbrado, de distribución primaria y secundaria, en lámina rolada en frio así como para ambientes altamente corrosivos con gabinetes termoplásticos y más aún en los colores que se deseen. Asimismo ofrecemos una gama de CCM’s fijos y extraíbles adaptados a sus requerimientos lo mismo para norma IEC o NEMA y del tamaño de combinaciones que usted desee.


La gama de Tableros de distribución que ACS propone constituye una oferta completa e integrada de sistemas monobloques y componibles en kits para realizar Tableros eléctricos de distribución primaria y secundaria de baja tensión, que responden a todas las exigencias del mercado sobre tipo de instalación, grado de protección, características eléctricas y mecánicas. Los Tableros permiten realizar numerosas configuraciones para distribución primaria tipo “Power Center”, con predominio de interruptores de caja moldeada y mini interruptores, para Tableros de distribución secundaria en pavimento, equipados con interruptores de caja moldeada y aparatos modulares.


Para distribución final en pared, con predominio de interruptores modulares. El usuario puede de este modo, disfrutar de un sistema completo de tableros a la medida, conforme a las normativas de referencia, que garantizan una absoluta compatibilidad entre los diversos elementos (envolvente, interruptores, sistemas de distribución), además de la máxima facilidad de montaje y de cableado. Las exigencias del cableado se han tenido muy en cuenta, previendo espacios en el ancho de la estructura y puntos para la fijación de las canales de plástico en horizontal y en vertical.

ACS Ofrece al mercado tableros de Diferentes marcas predominantemente ABB los cuales se distinguen por las siguientes características:
‐Gama integrada de envolventes modulares hasta 4.000 A con accesorios comunes.
‐Posibilidad de satisfacer todas las exigencias de forma de instalación (pared, pavimento, monobloque, cuadros en ángulo y armarios en kit) y de grado de protección (IP31, IP41, IP43, IP65).
‐Máxima integración con aparatos modulares e interruptores de caja moldeada y de bastidor, sin necesidad de mecanizar aperturas ni agujeros de fijación.
‐Tiempo mínimo de montaje del Tablero, por la simplicidad de los kits, la estandarización de la tornillería, los elementos autoportantes y la presencia de referencias claras para el montaje de las placas y de los paneles.
‐Segregaciones en kit hasta la forma 4.
‐Utilizar el sistema de cableado rápido Unifix.

Integración de tableros eléctricos a la medida de las necesidades de nuestros clientes, diseñados para brindar seguridad, confort, ahorro de energía, funcionalidad y cuidado del medio ambiente. Productos de calidad y tecnología ABB, con el mejor servicio y atención de ingenieros altamente capacitados, que brindan a nuestros clientes la perfecta solución a sus necesidades de automatización, control y distribución.

TABLEROS E‐POWER

• Gabinete Estético y modular
• Hasta 6300 A
• Capacidad interruptiva Hasta 120kA
• Lámina 2.5 mm de espesor
• Color Gris RAL 7035
• Grado de protección IP‐30 hasta IP‐65
• Segregación Desde forma 1A hasta 4B
• Posibilidad de montaje de sistema Unifix H y unifix L APLICACIONES
• Industria manufacturera, hoteles, centros comerciales, data center, centros de distribución, almacenes, papeleras, edificios de oficinas y en general todo el segmento para la construcción.

APLICACIONES
• Como distribución primaria con acoplamiento a transformador, transferencias, centros de control de motores, entre otros.

Contamos con toda la gama de tableros de la marca SIEMENS para distribución eléctrica que van desde Tableros de Alumbrado y Distribución tipo montaje en pared, hasta Tableros Auto soportados para alimentación principal o derivados, fabricados de acuerdo a las normas nacionales NMX y con certificación ANCE.
• Tablero P1, P2, P4 y P5.
• Tablero FCI, FCII, FCIII y 3WL Pack.
• Tablero 3WL Pack.

Fabricación de Tableros Metal Enclosed Intemperie de 34.Kv 600A 23KA de capacidad interruptiva, Norma 3R.

Estructura robusta para aplicaciones industriales con diseño estético y modular.

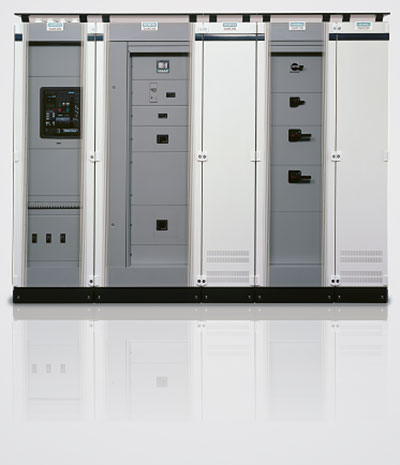

Ventajas Sivacon S4:

Tablero certificado contra falla de arco, preparado para terremotos , sistema de Kit modulares , alta flexibilidad, soluciones fáciles y rápidas, dibujos de cobre para una producción propia en caso de requerirlo, software con capacidad de configuración del cobre y el cálculo, soluciones a la medida, diferentes tamaños.

Corriente nominal 6300 A , Voltaje de operación 690 V , Voltaje de aislamiento 1000 V, Aislamiento de 100 kA . El tablero de distribución Sivacon S4 y el tablero de Alumbrado Alpha, son configurables desde “Simaris”, un software de uso gratuito.

El diseño permite alojar en su interior interruptores electromagnéticos como principales y un gran número de interruptores termo magnético como derivados, por lo que es ideal para la protección de líneas contra los efectos de corto circuito y sobrecarga.

Cumple con las normas (NMX, ANCE) Estructura de acero rolado en frío Calibre 12 Tapas y puertas de acero rolado en frío Calibre 14 Color ANSI 61.

Generalidades: Tableros P4 y P5 permite la creación de centros de distribución compactos, agrupan en espacios reducidos gran cantidad de interruptores termo magnético, tableros fabricados de acuerdo a las Normas Eléctricas vigentes en el territorio nacional: (NMX, ANCE)

Aplicación: Son empleados para seccionar una instalación eléctrica de baja tensión en circuitos derivados de menos capacidad y así poderlos proteger individualmente termo magnéticos, de capacidad interruptiva normal o de alta capacidad interruptiva por lo que son muy utilizados en circuitos derivados o principales en proyectos de edificios, comercios y de toda la industria en general.

El Unigear Digital es un tablero de distribución en media tensión tipo Metal‐Clad que reúne la experiencia y confiabilidad del Unigear ZS1 con la más alta tecnología de medición y control de energía en el mercado.


Con este innovador diseño, ABB se sitúa como el líder en desarrollo tecnológico de tableros de distribución aislados en aire, ofreciendo una solución que se integra a las futuras tendencias y aporta las siguientes ventajas:
• Mayor flexibilidad en medición y protección
• Mayor eficiencia en la operación del tablero
• Menor costo de inversión
• Menor costo de operación
• Reducción del tiempo de entrega
• Reducción de dimensiones finales del tablero y por ende de la subestación eléctrica
• Máxima integración con redes inteligentes de distribución (Smart Grids)
• Alta confiabilidad y seguridad


Todo lo anterior es gracias al uso de sensores de corriente y tensión en lugar de los transformadores de instrumento tradicionales, en conjunto con relevadores de protección Relion® de ABB, lo que brinda a nuestros clientes una forma poderosa e inteligente de controlar la energía eléctrica en sus procesos.


Para mayor información visite nuestra página web www.abb‐unigeardigital.com
