Características Generales

Gama de Servicio:
Los actuadores neumáticos "LAVSA" se fabrican en tamaños No 12, 25, 50 corto, 50 largo. 75.101.135 y 250. Estos tamaños se suministran en:
• DOBLE ACCIÓN (aire abre, aire cierra)
• ACCIÓN DIRECTA (aire cierra. resorte abre)
• ACCIÓN INVERSA (aire abre, resorte cierra) Ver tablas de aplicación.

Mantenimiento:
Su número de partes es mínimo y están protegidos contra intemperie. Las piezas reemplazables pueden ser desmontadas con facilidad. Los actuadores por su eficacia logran un máximo de ahorro.

Resistencia:
Las conchas de los actuadores, así como los diafragmas están diseñados para una presión hasta de 6 kg/cm2 (85 psi.) en operación continua para evitar el peso excesivo.

Accesorios:
Los accesorios proporcionan mayor eficacia en servicio, así como seguridad de operación. es posible montarlos en campo si es necesario.

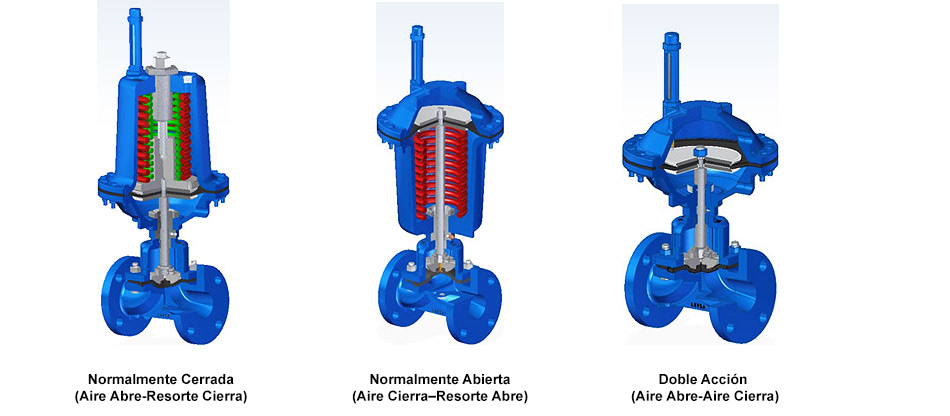

Actuadores Neumáticos

SERIE 6200
ACCIÓN INVERSA (AIRE ABRE, RESORTE CIERRA) NORMALMENTE CERRADA

SERIE 6400
ACCIÓN DIRECTA (AIRE CIERRA, RESORTE ABRE) NORMALMENTE ABIERTA

SERIE 6600
DOBLE EFECTO (AIRET ABRE, AIRE CIERRA) DOBLE ACCIÓN

SELECCIÓN DEL TAMAÑO
PARA PRECISAR EL TAMAÑO CONVENIENTE DEL ACTUADOR ES NECESARIO. RELACIONAR LOS SIGUIENTES DATOS:
a) PRESIÓN EN LA LINEA DEL FLUJO DE LA TUBERÍA
b) PRESIÓN DE AIRE DISPONIBLE PARA OPERAR EL ACTUADOR
c) CARRERA DE LA VÁLVULA CONTRA LA CARRERA DEL ACTUADOR

PRESIÓN MÁXIMA DE OPERACIÓN PARA ACTUADORES
TODOS LOS ACTUADORES "LAVSA" ESTÁN DISEÑADOS PARA OPERAR CON PRESIÓN MÁXIMA DE 6 Kg/Cm2 (85 PSI)

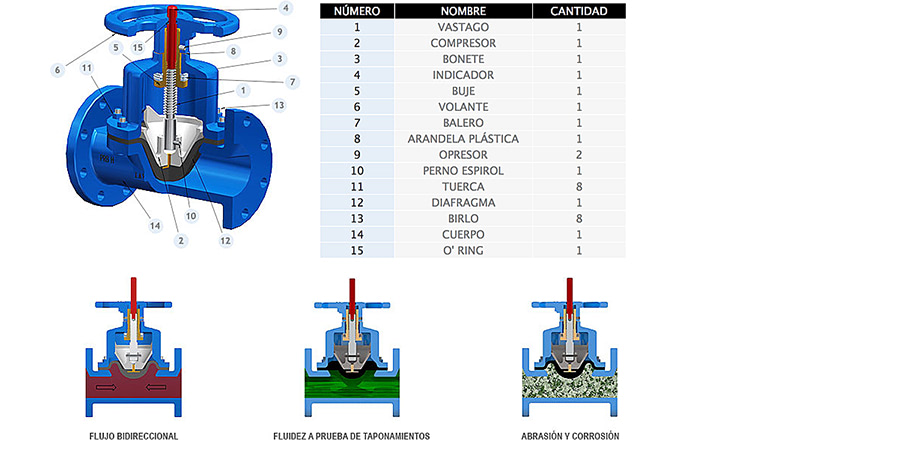

Válvulas de Diafragma Tipo Paso Recto

La válvula "LAVSA" de PASO RECTO posee, al igual que el tipo VERTEDOR
• La misma versatilidad
• Funcionamiento
• Mismas características de diseño excepto un PASO RECTO TOTAL

La válvula de diafragma "LAVSA" de paso recto es...
Una prolongación de la tubería y una solución practica a los problemas de:
• Abrasión • Corrosión
• Contaminación • Taponamiento

Sus características son:
• Autodrenables • Mínima caída de presión • Sin cavidades
• Flujo bidireccional • Mecanismo aislado

Aplicaciones típicas en el manejo de:
• Aguas negras • Fluidos viscosos • Lodos y lechadas
• Pastas Fibrosas • Pulpas • Sólidos en suspensión

Y en equipos de:
• Aguas negras • Manejo de sólidos, etc.

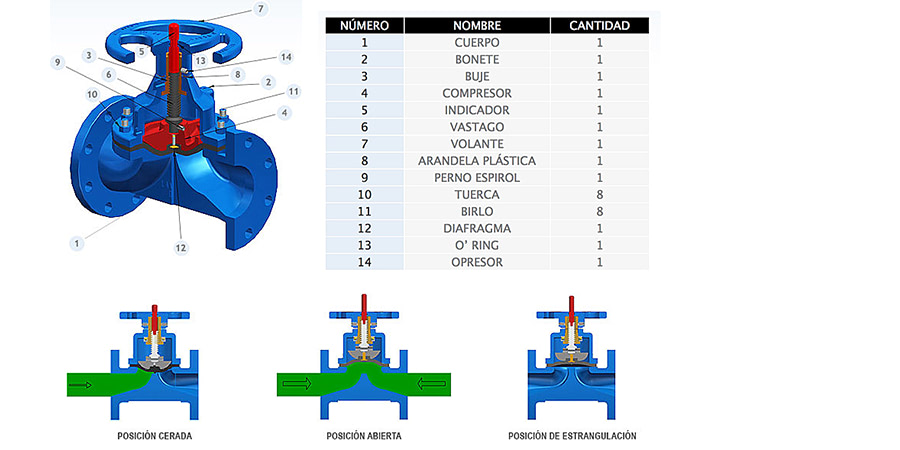

Funcionamiento
Bajo el mismo principio de estrangulación, de una manguera con pinzas... El cierre o sello se logra por la acción de un diafragma flexible sobre la base del cuerpo.

La válvula abre, cuando el compresor es accionado por medio del vástago, a su vez este elemento es movido por el buje, y este se encuentra acoplado al operador de volante por medio de dos prisioneros allen, permitiendo lograr la acción de apertura o estrangulación.

Con estos dos diseños se logra un óptimo manejo de:
• AGUAS Y AIRE COMPRIMIDO • BEBIDAS Y ALIMENTOS • CÁUSTICOS Y CORROSIVOS
• LÁTEX, LODOS Y LECHADAS • MAGMAS Y MATERIALES FIBROSOS • PULPAS CELULOSAS Y MINERALES
• SOLVENTES Y PRODUCTOS QUÍMICOS • LIQUIDOS EN SUSPENSIÓN

Y además soluciona los problemas de:
• ABRASIÓN • CORROSIÓN
• CONTAMINACIÓN • TAPONAMIENTO
